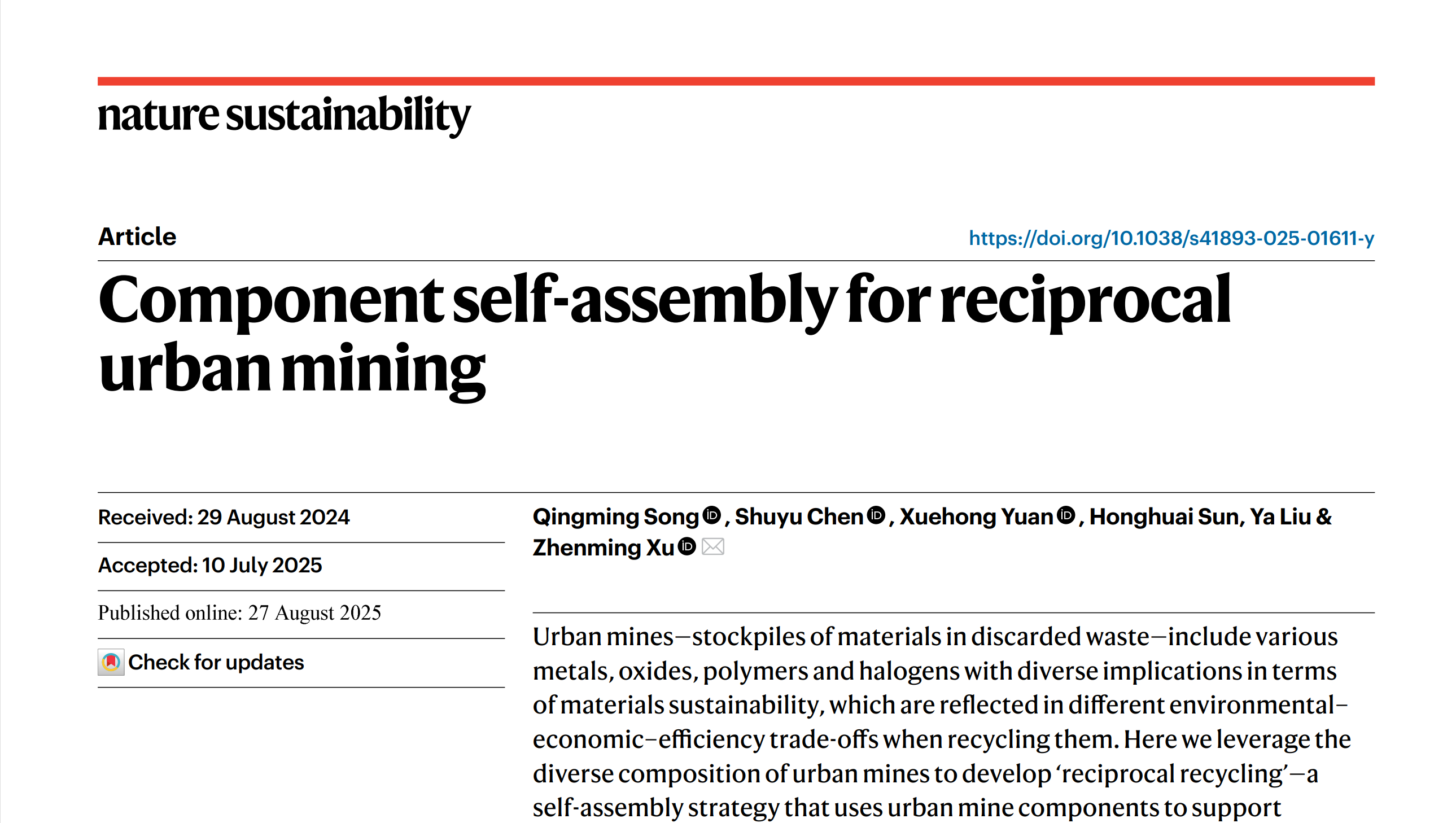

近日，上海交通大學環境科學與工程學院許振明教授團隊在《Nature Sustainability》在線發表了題為“Component self-assembly for reciprocal urban mining”的研究成果。該研究提出了一種城市礦產組分自組裝互惠回收策略，利用其組分多樣性特征實現城市礦產的可持續互惠互助回收。上海交通大學環境科學與工程學院博士后宋慶明為論文第一作者，許振明教授為論文唯一通訊作者。本工作受到國家自然科學基金資助。

    研究簡介

    城市礦產是重要的二次資源，包含各種金屬、氧化物、聚合物及鹵素等多組分，其回收過程面臨環境-經濟-回收效率挑戰。本研究利用城市礦產的組分多樣性，提出了城市礦產組分自組裝回收策略，減少物質消耗（火法熔煉造渣劑、化學試劑等），實現了一個工藝同時回收與處理多種城市礦產類固廢，助力城市礦產資源的可持續循環利用。研究篩選了多種可用于多金屬回收、鹵化污染物解毒和聚合物轉化的組分間物理化學相互作用，并基于四種基礎組分相互作用展示了典型組分自組裝互惠回收的案例。該策略實現了>96%的銅-鉑-鈀-銠回收率、>99%溴化污染物抑制率以及環氧樹脂的熱轉化調控。自組裝互惠回收策略展現出環境-經濟-效率的協同效益與高度靈活性，為可持續城市礦產開采和材料循環利用提供了新路徑。

圖1 城市礦產回收現狀與組分自組裝互惠回收策略

    研究內容

    研究首先分析了火法回收條件下幾種重要的城市礦產組分間相互作用，作為自組裝回收策略的工具，包括促進金屬聚集回收的金屬-金屬相互作用、形成低熔點與適合粘度渣相的氧化物-氧化物相互作用、幫助有機鹵轉化或金屬鹵化回收的金屬/氧化物-鹵素相互作用、實現聚合物轉化調控的金屬/氧化物-聚合物相互作用等。

圖2 城市礦產火法回收過程中多組分間互利互惠作用

    基于各種組分相互作用，以廢電路板與汽車廢催化劑互惠回收為典型案例，研究組分自組裝行為、機制及效果。廢電路板中溴化阻燃劑主要以反應型四溴雙酚A存在于環氧樹脂分子鏈中，少量為添加型多溴聯苯醚等。在熱解等高溫處理過程中容易產生持久性、毒性溴化有機污染物，包括多溴代二噁英等劇毒物質，金屬氧化物或氫氧化物能夠在熱解過程中促進有機溴無機化。研究表明，廢電路板與廢催化劑互惠回收過程中氧化物組分有效抑制溴化污染物生成，能夠?qū)⒊?9%的溴以無機態固定于渣相，CaO組分是唯一能夠促進有機溴礦化的有效組分。進一步研究揭示了兩種CaO促進有機溴轉化的可能路徑。

圖3 有機溴-氧化物相互作用對溴化污染物生成影響規律

    廢電路板與汽車廢催化劑互惠回收過程中，環氧樹脂在溴化污染物消除的同時也發生熱分解。共存組分對樹脂轉化的調控作用為將其轉化為潛在有用的化學原料提供手段。在還原氛圍下，環氧樹脂的熱分解會生成酚類、輕質烴、焦炭以及多環芳烴。互惠回收相比于單獨回收生成更多小分子酚類化合物，產物更加集中，苯酚及4-異丙烯基苯酚的選擇性高。熱裂解-GC/MS分析表明CaO和汽車廢催化劑在600℃下均促進了雙酚A分解為苯酚和4-異丙烯基苯酚，結合DFT計算分析了CaO表面雙酚A分解的潛在路徑。

圖4 聚合物-氧化物相互作用調控環氧樹脂轉化路徑

    城市礦產中高度分散金屬（如破碎后汽車廢催化劑中鉑族金屬呈納米顆粒狀）的回收依賴添加金屬捕集劑進行熔煉富集，其過程需要形成合適熔渣相。例如采用銅作為金屬捕集劑熔煉富集汽車廢催化劑中鉑族金屬，其過程中銅熔體液滴在熔渣中主要以沉降運動為主，鉑族金屬納米顆粒主要以無規則布朗運動為主，鉑族金屬回收需要其與銅熔體液滴間的有效碰撞和銅液滴的完全沉降。通過調控互惠回收過程中氧化物組分比例形成合適渣相、廢電路板中銅粒徑與添加量、熔煉溫度等條件，促進有效碰撞與沉降，銅、鉑、銠、鈀富集回收率分別達到96.8%、96.8%、98.1%、97.1%。

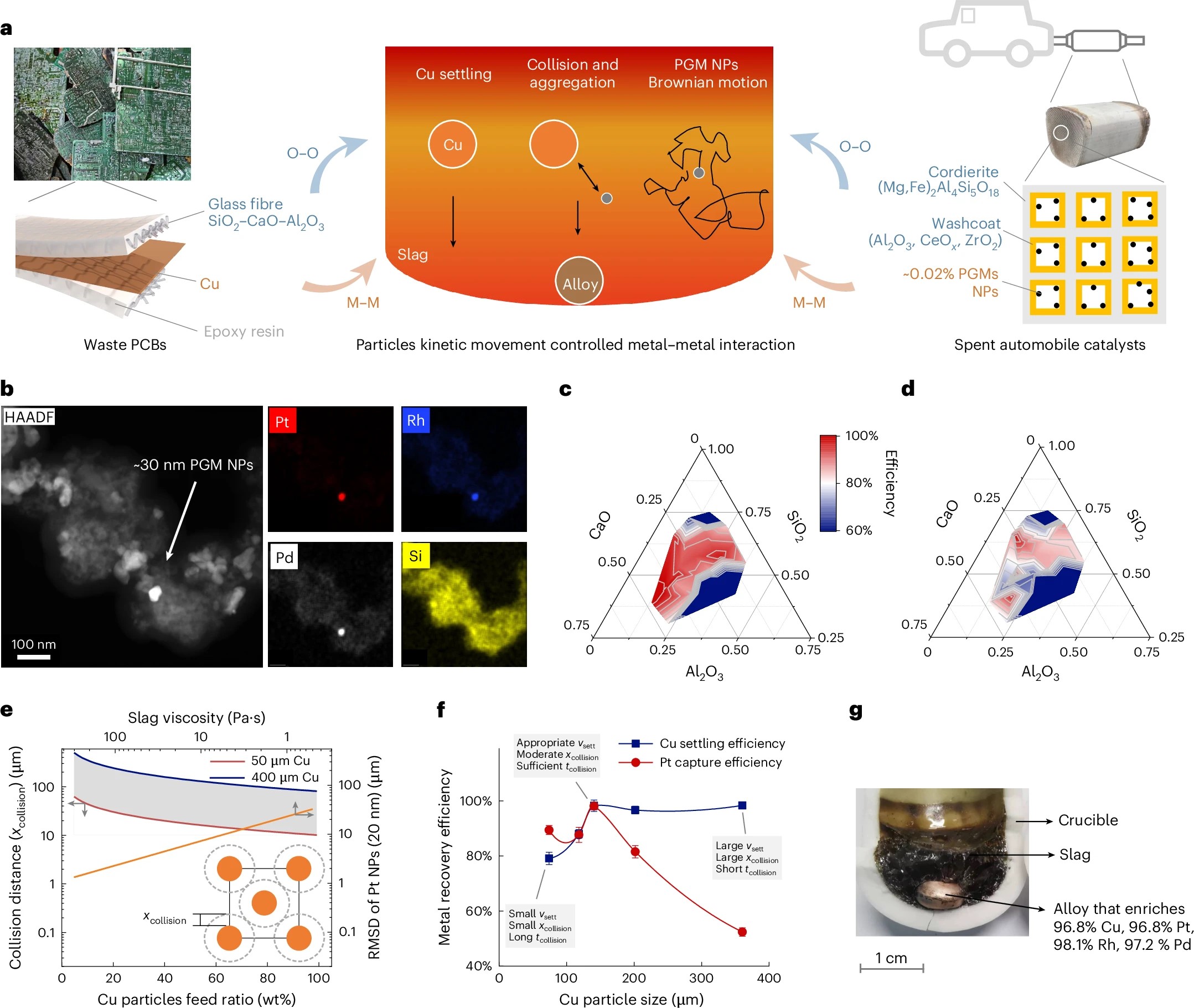

圖5 氧化物-氧化物和金屬-金屬相互作用對金屬共回收影響

    經濟環境分析表明，城市礦產組分自組裝互惠回收通過降低試劑消耗、提高回收效率、抑制污染物生成、減少回收步驟等，有望顯著降低回收過程的環境負荷，并降低回收成本，提高回收產物價值。自組裝互惠策略還包括單一城市礦產內自組裝、城市礦產間單向自組裝、雙向自組裝以及跨單元自組裝等形式，支撐包括鋰電池自還原回收、采用廢聚氯乙烯氯化回收廢液晶面板中的銦、廢電路板與汽車廢催化劑互惠回收、廢鋰電池制備光催化劑回收廢聚酯等案例，為城市礦產可持續回收提供路徑。

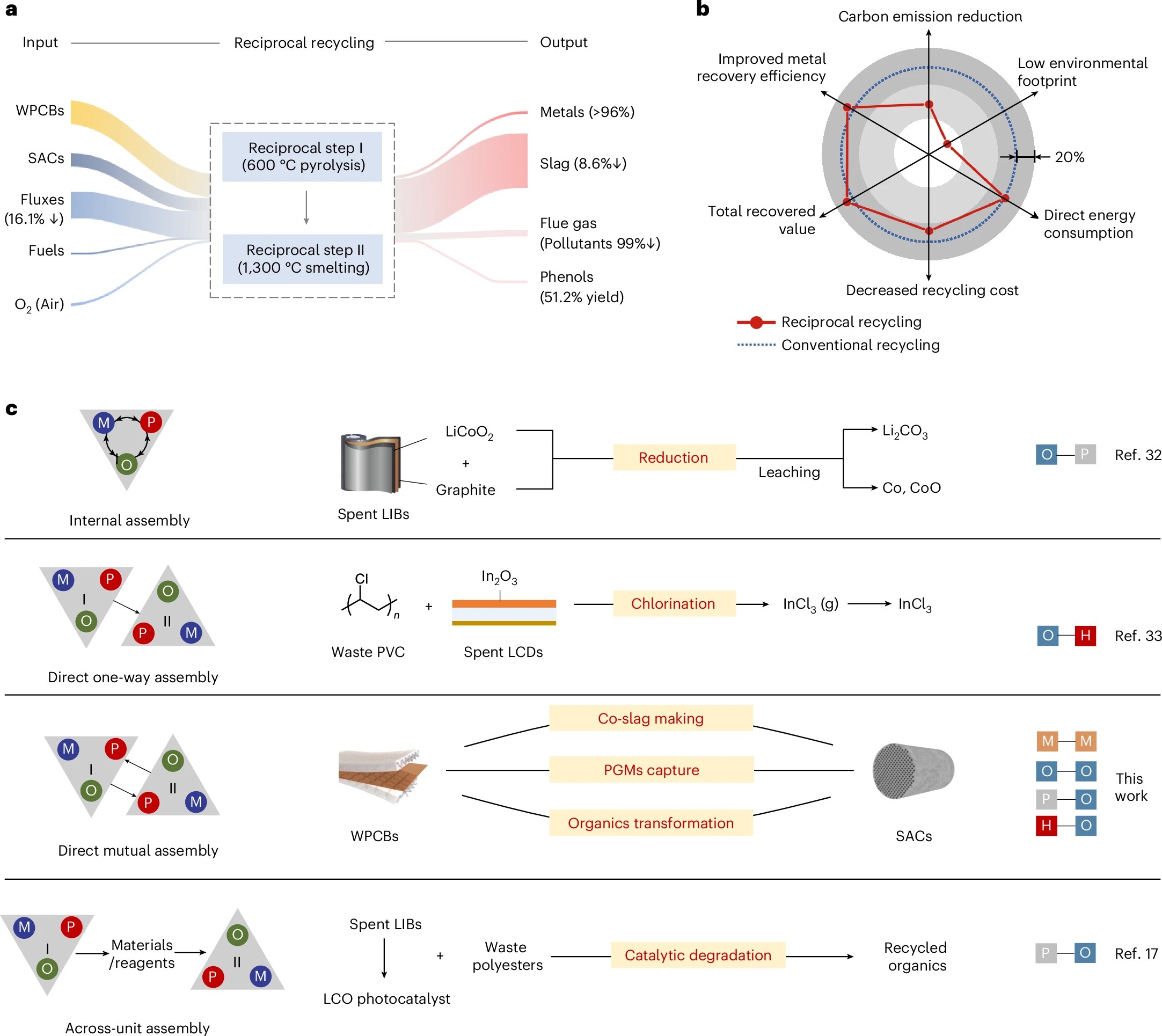

圖6 城市礦產自組裝互惠回收策略的經濟環境效益

    作者簡介

    宋慶明，上海交通大學環境科學與工程學院博士后，主要從事城市礦產無害化與資源化研究工作，已在Nature Sustainability、Environmental Science & Technology等學術期刊上發表SCI論文30余篇，主持國家自然科學基金青年科學基金項目、國家重點研發計劃子課題，獲評上海市“超級博士后”激勵計劃、中國國際大學生創新大賽優秀創新創業導師等榮譽。

    許振明，上海交通大學環境科學與工程學院特聘教授、博士生導師，主要從事城市礦產無害化、資源化、材料化和環境功能材料與資源循環利用等方面的研究。主持了國家重點研發計劃“固廢資源化”項目、國家863、自然科學基金重點、面上項目、江蘇省雙創團隊項目、產業化等30余項。在Nature Sustainability?、PNAS、Environmental Science & Technology等學術期刊上發表SCI論文300余篇。授權發明專利30余項，建立城市礦產資源處理處置與資源化教學與科研大平臺，成果獲教育部發明一等獎1項。
